섬유 레이저 커팅 머신 교환 테이블

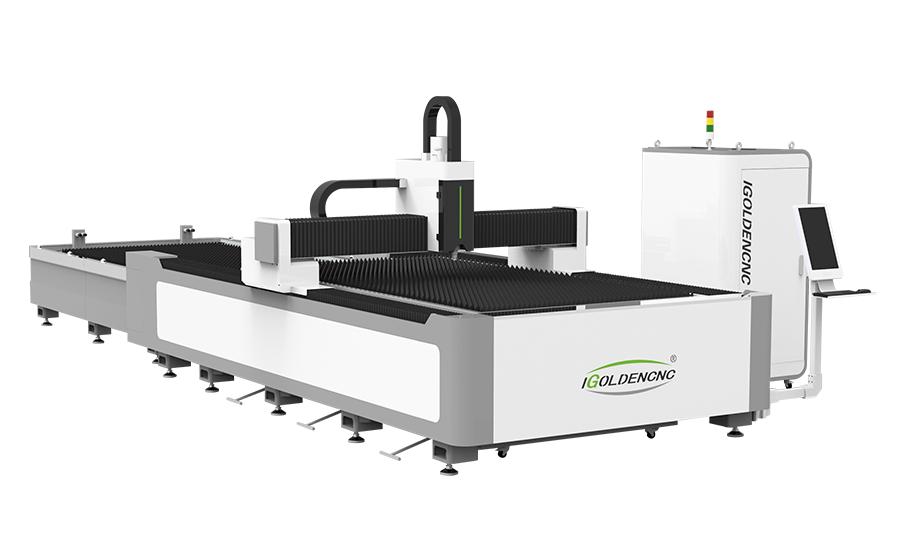

교환 테이블 파이버 레이저 커팅 머신

이중 사용 섬유 레이저 커팅 머신은 동일한 장비의 두 가지 재질의 절단을 실현할 수 있습니다. 금속 플레이트와 튜브 (사각형 튜브, 둥근 튜브, 채널 강철, 각 강철 등)를 모두자를 수 있습니다. 다중 기능, 높은 비용 성능, 전문 파이프 절단 제어 시스템, 고정밀도, 전체 기능, 사용하기 쉽고 간단한 작업, 포괄적 인 처리 및 제조 기업에 적합한 하나의 기계.

교환 테이블 파이버 레이저 커팅 머신 매개 ​​변수

모델 ig-ft 3015.
작업 영역 / 튜브 길이 3000 * 1500mm / 6000mm.
x 축 스트로크 1500mm
y 축 획 3000mm.
Z 축 스트로크 300mm
튜브 직경 20-220mm
정확성 x, y 축 위치 정확도 0.05mm.
x, y 축 재 위치 정확도 0.03mm.
속도 w 축은 각도를 회전시킵니다 n * 360.
w 축 최대. 비율 속도 80rpm
x, y 축 최대. 실행 속도 150m / min.
U 축 최대. 위치 결정 속도 800mm / s.
x, y 축 최대. 가속 속도 1.5g.
전원 공급 장치 단계 3
공칭 전압 380V.
빈도 50 / 60hz.
보호 등급 IP65.
기계 몸 최대. 작업 하중 1000kg.
체중 2600kg
크기 (l * w * h) 8060 * 3000 * 1965mm.
레이저 파워 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
작업 테이블 선택 사항 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
튜브 길이 선택 사항 3000mm / 9000mm.

샘플 디스플레이

자동 윤활 시스템
자동 윤활 시스템은 장비의 고속 작동을 보장하기 위해 듀얼 이용 섬유 레이저 커팅 머신을위한 고정 윤활유를 제공하여 비정상적인 경보 및 액체 레벨 알람 기능을 갖추고 있습니다. 시스템은 절단 정확도를 크게 향상시키고 전송 메커니즘의 서비스 수명을 효과적으로 확장합니다.
지능형 경보 시스템
자동 경보 기능 장비의 비정상적인 작동 상태를위한 자동 경보 기능, 제어 센터를 통해 작동 인터페이스로 눌러 최고의 레이저 절단기 비정상적인 문제 해결의 효율성을 향상시키고 잠재적 인 안전 위험을 줄이며 유지 보수 비용을 줄입니다.
보안 시스템 수있는
지능형 여행 보호, 구성 요소의 작동 범위의 자동 모니터링, 국제 공작 기계 표준 리미트 스프링의 설치, 레이저 커패시터 높이 조정 기능, 충돌 정지, 금속 레이저 절단 기계 및 수명 안전 보호 개선, 감소 사고의 발생률은 절삭 효율을 향상시킵니다.

교환 플랫폼

더 빠르고 안정적입니다.
처리 정확도와 안전을 향상시킵니다.
생산성 향상.

더블 모터 더블 체인 자동 교환 플랫폼, 플랫폼은 워크 피스가 지원되는지지 격자가있는 용접 프레임으로 구성되며 작업 테이블은 최대 1000kg의 하중을 부여 할 수 있습니다. Yaskawa Servo Motor가 구동하는 작업 테이블 주변에 보편적 인 공이 있으며 8-15 초 이내에 안정적인 교환 속도로 편차와 충돌을 효과적으로 방지합니다.
잼과 같은 오류를 처리하고, 아래 낭비를 쉽게 정리하고, 특수 플레이트의 적재 및 하역을 충족시키고 생산 효율성을 향상시키는 데 편리한 두 가지 연계 또는 독립적 인 작업을 유연하게 설정할 수 있습니다.

기타 공급 업체 : 플레이트 용접 침대, 가난한 전반적인 안정성 및 낮은 정확도.

스테인레스 스틸 덮여 가장자리 디자인

후방 로딩 및 언 로딩 플랫폼에서 침대 가장자리는 고품질의 스테인레스 스틸로 덮여 있습니다.

내마모성 및 스크래치 방지. 강화 된 오스테 나이트 계 스테인레스 스틸의 사용은 침대에 직접 손상되고 침대 몸체의 부식을 초래하는 내마모성과 스크래치 성이 강하고 내마모성과 스크래치 성이 강하고 있습니다.
예방법. 고품질의 스테인레스 스틸은 내식성이 있으며 산업 가공 중에 필연적으로 강한 산 또는 알칼리 환경을 만날 것입니다.

긴 수명. 침대의 몸을 효과적으로 보호하여 장비의 수명을 연장하기 위해 분해되어 교체 될 수 있습니다.
Exchange 플랫폼이있는 금속 레이저 커팅 머신, 로딩 및 언 로딩 공정 중에 금속 시트는 침대 가장자리에 계속 문지릅니다. 혁신적인 스테인레스 스틸 커버링 디자인은 장비를 아름답고 실용화하고 유지 보수 비용을 더욱 줄입니다.

자동 초점 레이저 커팅 헤드

레이저 헤드에는 내장 모터 드라이브 유닛이 있으며 초점 렌즈는 20mm 이내에 위치를 자동으로 변경하는 선형 메커니즘에 의해 구동됩니다. 사용자는 두꺼운 플레이트의 급속한 천공 및 서로 다른 두께 및 재료의 플레이트의 자동 절단을 완료하기 위해 프로그램을 통해 지속적인 포커스를 설정할 수 있습니다. D28이 장착 된 화합물 렌즈 그룹은 광선을 통합하고 광학 및 수냉식 설계를 최적화하여 레이저 헤드가 장시간 안정적으로 작동 할 수 있습니다.

최적화 된 광학 구성 및 절삭 효과를 향상시키기 위해 부드럽고 효율적인 공기 흐름 설계;
자동 초점 범위 + 10 ~ -10mm, 조정 정확도 0.01mm, 조정 속도 100mmms;
동시 보호 렌즈 먼지 보호 설계, 효과적으로 내부 광학 구성 요소를 보호합니다.
보호 렌즈와 노즐 사이의 거리를 연장하여 렌즈의 수명을 증가시킵니다.
서랍형 렌즈 홀더를 채택하여 보호 렌즈를 빠르고 단순하게 대체합니다.
QBH 커넥터는 제한되지 않으며, QBH 커넥터가있는 다양한 레이저가 장착 될 수 있습니다.

AutoFocus는 초점을 맞추고 작업 효율을 10 배로 향상시킵니다.
커팅 헤드의 구조 설계를 최적화하여 서비스 수명을 연장하여 서비스 수명을 연장하십시오.

교환 테이블과 섬유 절단 기계

대만 T- 윈 기어 & 랙, 일본 Yaskawa Drive Motor, France Motovario Lequorer, 대만 Hiwin Guide Rails.
저렴한 레이저 커터의 위치 결정 정확도는 0.03mm이며 재배치 정확도는 0.02mm입니다.

수직 LCD 디스플레이 화면 디자인

수직 스크린 디스플레이는 전통적인 수평 화면 디스플레이와 다릅니다. 응답 속도가 8ms에 도달하면 해상도가 1080p에 도달하면 화면 비율이 16 : 9로 최적화되고 전력 소비가 낮고 제어 소프트웨어 인터페이스 및 인간 브라우징 습관이 더 적합합니다. 또한 높은 밝기 레벨과 낮은 반사율이 있으며 튼튼한 유리 패널에는 튼튼함과 내구성이 있습니다.

지능형 오픈 루프 제어 시스템

Cypcut Laser Cutting System은 이중 사용 금속 가공 산업을 위해 특별히 출시 된 완전한 기능을 갖춘 오픈 루프 제어 시스템입니다.
AI, DXF, PLT, Gerber, LXD 및 기타 그래픽 데이터 형식을 지원하고 국제 표준 G 코드를 수락합니다.
외부 파일을 열고 가져올 때 최적화가 자동으로 수행됩니다.
유연하고 다양한 자동 레이아웃 및 수동 레이아웃 시퀀스 기능, 다양한 배열 방법을 사용할 수 있습니다.
강력한 재료 라이브러리 기능을 사용하면 모든 프로세스 매개 변수가 동일한 재료에 대해 다시 사용할 수 있습니다.
중단 점 메모리 처리 및 모든 포인트 기능 위치 지정.
고정 높이 절단, 오프 보드 다음 및 여러 개의 가장자리 찾기 방법.
무선 핸드 헬드 상자 및 이더넷을 통해 시스템의 원격 제어를 지원합니다.
한 번의 클릭으로 비행 절단 경로를 설정합니다.
설치가 쉽고, 디버그가 쉽고, 성능이 우수하고 계획에 완성되고 있습니다. 현재 최고의 시장 점유율을 가진 광섬유 레이저 절단 제어 시스템입니다.

선택 과목

바닥에 서있는 독립적 인 제어 캐비닛

방진 모든 전기 부품 및 레이저 소스는 별도의 제어 캐비닛에 내장되어 있으며 전기 부품의 수명을 연장하기 위해 방진 설계를 갖습니다. 자동 서모 스탯 제어 캐비닛에는 자동 일정한 온도를 달성하기 위해 에어컨이 장착되어 있습니다. 이는 여름 온도가 부품에 과도한 손상을 방지 할 수 있습니다.


보다 전문적인 전기 장치 조립, 강력한 전기 분리 및 약한 전기 분리.

더 간단한 방진, 정전기 방지 간섭, 좋은 방열, 유지가 용이합니다.

회로 결함 및 유지 보수를보다 편리하고 쉽게 감지 할 수 있습니다.

기계 장비와 더 안전하고 독립적으로 장비 작동 간섭을 줄입니다.

튜브 및 플레이트 파이버 레이저 커팅 머신 해당 재료

Caizhi.
재료
4 컷
자르다
4- 조각
새기다
4-marke.
표시
4 용접
용접
스테인레스 스틸
탄소강
알류미늄
구리
아연 도금
니켈 플레이트
망간 플레이트
