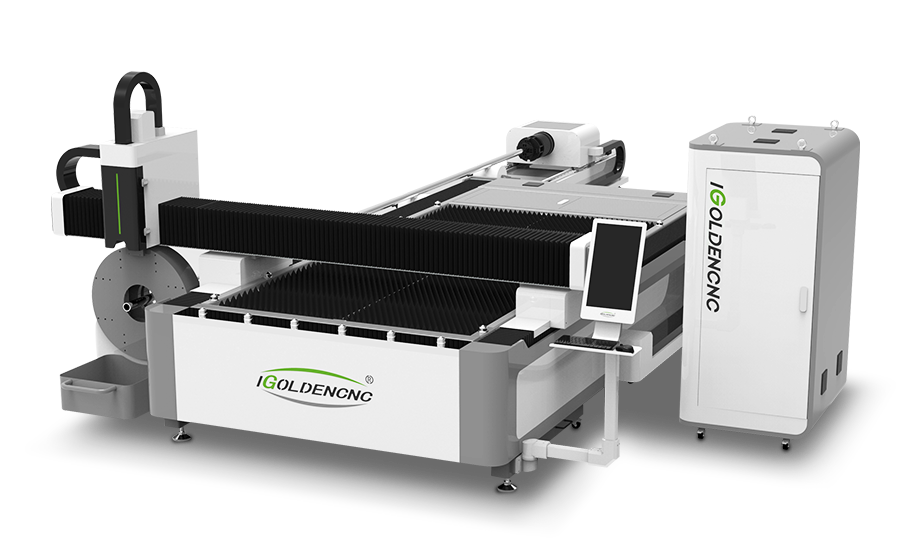

모델 | ig-ft 3015. | |
작업 영역 / 튜브 길이 | 3000 * 1500mm / 6000mm. | |
x 축 스트로크 | 1500mm | |
y 축 획 | 3000mm. | |
Z 축 스트로크 | 300mm | |
튜브 직경 | 20-220mm | |
정확성 | x, y 축 위치 정확도 | 0.05mm. |
x, y 축 재 위치 정확도 | 0.03mm. | |
속도 | w 축은 각도를 회전시킵니다 | n * 360. |
w 축 최대. 비율 속도 | 80rpm | |
x, y 축 최대. 실행 속도 | 150m / min. | |
U 축 최대. 위치 결정 속도 | 800mm / s. | |
x, y 축 최대. 가속 속도 | 1.5g. | |
전원 공급 장치 | 단계 | 3 |
공칭 전압 | 380V. | |
빈도 | 50 / 60hz. | |
보호 등급 | IP65. | |
기계 몸 | 최대. 작업 하중 | 1000kg. |
체중 | 2600kg | |
크기 (l * w * h) | 8060 * 3000 * 1965mm. | |
레이저 파워 | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
작업 테이블 선택 사항 | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm | |
튜브 길이 선택 사항 | 3000mm / 9000mm. |
정사각형 튜브 용접 침대는 직경이 200 * 200mm 인 두꺼운 직사각형 튜브로 용접됩니다. 침대 무게는 1T에 도달 할 수 있습니다. 침대 본체는 대형 갠트리에 의해 어닐링되고 밀링되어 모든 설치 기본 구멍을 한 번에 정확하게 드릴 수 있습니다. ...에
높은 인장 강도 및 치수 안정성. 침대의 정확도를 효과적으로 향상시키고 공작물의 처리 오차를 줄입니다. 가이드 레일의 저항과 안정성을 증가시킵니다.
그것은 사용될 때 금속 레이저 절단기의 손실을 줄입니다. 그것은 장시간 기계 공구의 정밀도를 유지하며 20 년 동안 변형되지 않습니다. 장비는 안정성이 뛰어나고 침대의 진동으로 인한 처리 오류를 줄입니다.
높은 정밀도. 수동 노화, 용액 처리 및 마무리 후, 빔은 양호한 무결성, 강성, 인성 및 연성을 갖는다.
빠른 속도. 알루미늄 합금은 가공 중 고속 운동에 도움이되는 가벼운 무게와 강한 강성의 특징을 가지고 있으며 높은 정밀도를 기반으로 다양한 그래픽을 고속화하는 데 도움이됩니다.
고효율. 가벼운 무게 빔은 장비의 신속한 작동을 보장하고 가공 효율을 향상시킬 수 있으며 동시에 처리 품질을 보장합니다.
고속 작동은최고의 레이저 커팅 머신보장뿐만 아니라 절삭 가공의 정확성과 효율성을 유지하십시오.
금속 레이저 커팅 머신의 서비스 수명 및 정확성을 효과적으로 개선하고 시간 비용을 줄이고 시간 손실을 줄입니다. 그리고 동시에 동일한 시간을 사용한 후 알루미늄 빔은 가장 큰 범위까지 절삭 정확도를 보장 할 수 있으며 동시에 고속 움직임 동안 레이저 헤드의 운동 에너지를 완화 할 수 있습니다.
측면 회전축
레이저 헤드에는 내장 모터 드라이브 유닛이 있으며 초점 렌즈는 20mm 이내에 위치를 자동으로 변경하는 선형 메커니즘에 의해 구동됩니다. 사용자는 두꺼운 플레이트의 급속한 천공 및 서로 다른 두께 및 재료의 플레이트의 자동 절단을 완료하기 위해 프로그램을 통해 지속적인 포커스를 설정할 수 있습니다. D28이 장착 된 화합물 렌즈 그룹은 광선을 통합하고 광학 및 수냉식 설계를 최적화하여 레이저 헤드가 장시간 안정적으로 작동 할 수 있습니다.
Cypcut Laser Cutting System은 이중 사용 금속 가공 산업을 위해 특별히 출시 된 완전한 기능을 갖춘 오픈 루프 제어 시스템입니다.
AI, DXF, PLT, Gerber, LXD 및 기타 그래픽 데이터 형식을 지원하고 국제 표준 G 코드를 수락합니다.
외부 파일을 열고 가져올 때 최적화가 자동으로 수행됩니다.
유연하고 다양한 자동 레이아웃 및 수동 레이아웃 시퀀스 기능, 다양한 배열 방법을 사용할 수 있습니다.
강력한 재료 라이브러리 기능을 사용하면 모든 프로세스 매개 변수가 동일한 재료에 대해 다시 사용할 수 있습니다.
중단 점 메모리 처리 및 모든 포인트 기능 위치 지정.
고정 높이 절단, 오프 보드 다음 및 여러 개의 가장자리 찾기 방법.
무선 핸드 헬드 상자 및 이더넷을 통해 시스템의 원격 제어를 지원합니다.
한 번의 클릭으로 비행 절단 경로를 설정합니다.
설치가 쉽고, 디버그가 쉽고, 성능이 우수하고 계획에 완성되고 있습니다. 현재 최고의 시장 점유율을 가진 광섬유 레이저 절단 제어 시스템입니다.
바닥에 서있는 독립적 인 제어 캐비닛
방진 모든 전기 부품 및 레이저 소스는 별도의 제어 캐비닛에 내장되어 있으며 전기 부품의 수명을 연장하기 위해 방진 설계를 갖습니다. 자동 서모 스탯 제어 캐비닛에는 자동 일정한 온도를 달성하기 위해 에어컨이 장착되어 있습니다. 이는 여름 온도가 부품에 과도한 손상을 방지 할 수 있습니다.
보다 전문적인 전기 장치 조립, 강력한 전기 분리 및 약한 전기 분리.
더 간단한 방진, 정전기 방지 간섭, 좋은 방열, 유지가 용이합니다.
회로 결함 및 유지 보수를보다 편리하고 쉽게 감지 할 수 있습니다.
기계 장비와 더 안전하고 독립적으로 장비 작동 간섭을 줄입니다.
![]() 재료 | ![]() 자르다 | ![]() 새기다 | ![]() 표시 | ![]() 용접 |
스테인레스 스틸 | √ | |||
탄소강 | √ | |||
알류미늄 | √ | |||
구리 | √ | |||
아연 도금 | √ | |||
금 | √ | |||
은 | √ | |||
니켈 플레이트 | √ | |||
망간 플레이트 | √ |
