모델 | IGR-T 60C. | |
튜브 길이 | 6000mm. | |
튜브 직경 | Φ20mm-Φ240mm. | |
최대. 완성 된 튜브 길이 | 4000mm. | |
x 축 스트로크 | 240mm | |
y 축 획 | 6500mm. | |
Z 축 스트로크 | 220mm | |
정확성 | x, y 축 위치 정확도 | 0.03mm. |
x, y 축 재 위치 정확도 | 0.02mm. | |
속도 | 축사 각도 회전 | n * 360. |
w 축 최대. 회전 속도 | 80rpm | |
x 축 최대. 위치 결정 속도 | 30m / min. | |
y 축 최대. 위치 결정 속도 | 40mm / s. | |
x 축 최대. 가속 속도 | 1.5g. | |
y 축 최대. 가속 속도 | 0.6g. | |
전원 공급 장치 | 단계 | 3 |
공칭 전압 | 380V. | |
빈도 | 50 / 60hz. | |
보호 등급 | IP65. | |
기계 몸 | 최대. 작업 하중 | 1000kg. |
체중 | 2200kg | |
크기 (l * w * h) | 11800 * 2400 * 2400mm. | |
레이저 파워 | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
튜브 길이 선택 사항 | 3000mm / 9000mm. |
레이저 헤드에는 내장 모터 드라이브 유닛이 있으며 초점 렌즈는 20mm 이내에 위치를 자동으로 변경하는 선형 메커니즘에 의해 구동됩니다. 사용자는 두꺼운 플레이트의 급속한 천공 및 서로 다른 두께 및 재료의 플레이트의 자동 절단을 완료하기 위해 프로그램을 통해 지속적인 포커스를 설정할 수 있습니다. D28이 장착 된 화합물 렌즈 그룹은 광선을 통합하고 광학 및 수냉식 설계를 최적화하여 레이저 헤드가 장시간 안정적으로 작동 할 수 있습니다.
대각선 조정 가능한 범위는 20-240mm이고, 서보 모터 및 감속기는 동기식으로 구동되고 스마트 튜브 브래킷 디자인을 채택하여 튜브 절단 공정에서 변형 문제를 해결할 수 있습니다.
가공 정확도, 라운드 파이프 레이저 절단기, 사각형 파이프 레이저 절단기, 직사각형 파이프 레이저 절단기, 각도 강철, 채널 강, 불규칙한 파이프 및 타원형 파이프를 실현할 수 있습니다.

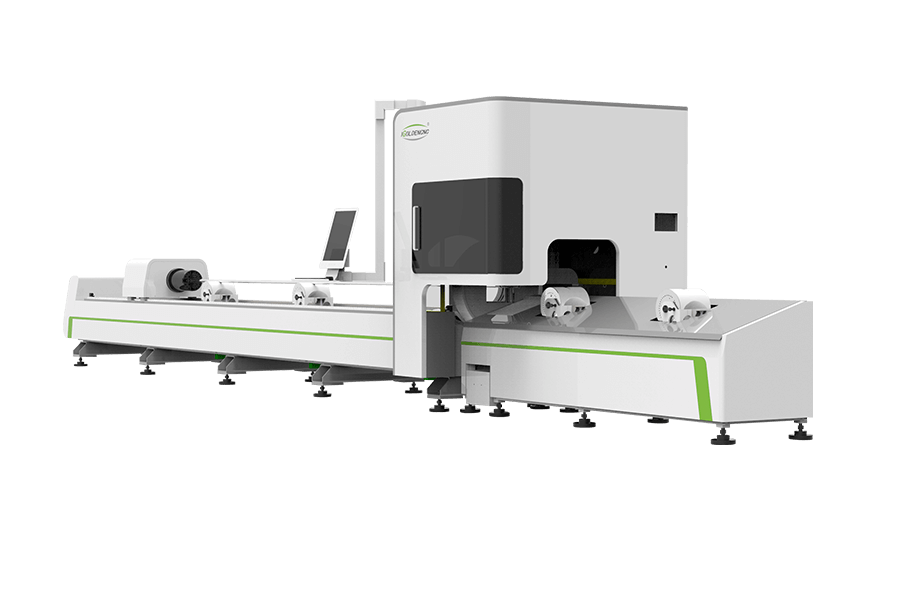

금속 튜브 섬유 레이저 커팅 머신 IGR-T.
효율성을 향상시키기 위해 유연하고 조정 가능합니다.
다양한 모양의 튜브를 절단하는 데 적합합니다.
더 안전하고 설치하기 쉽고 인력을 구하고 적은 비용을 소비합니다.
최소 꼬리 길이는 20mm이며, 진정으로 꼬리 절단을 실현하고 원료의 비용을 줄이고 거대한 생산 혜택을 가져옵니다.
헤비 듀티 용접 베드는 직경이 200 * 200mm 인 두꺼운 직사각형 튜브로 용접됩니다. 침대 무게는 1000kg에 도달 할 수 있습니다. 침대 본체는 대형 갠트리에 의해 어닐링되고 밀링되어 모든 설치 기본 구멍을 한 번에 정확하게 드릴 수 있습니다. -
높은 인장 강도 및 치수 안정성. 침대의 정확도를 효과적으로 향상시키고 공작물의 처리 오차를 줄입니다. 가이드 레일의 저항과 안정성을 증가시킵니다.
그것은 장비의 손실을 사용하고 튜브 레이저 절단기의 정밀도를 오랫동안 유지하고 20 년 동안 변형시키지 않습니다. 장비는 안정성이 뛰어나고 침대의 진동으로 인한 처리 오류를 줄입니다.
![]() 재료 | ![]() 자르다 | ![]() 새기다 | ![]() 표시 | ![]() 용접 |
스테인레스 스틸 튜브 | √ | |||
탄소강 튜브 | √ | |||
알루미늄 튜브 | √ | |||
구리 튜브 | √ | |||
아연 도금 튜브 | √ | |||
골드 튜브 | √ | |||
실버 튜브 | √ | |||
니켈 튜브 | √ | |||
망간 튜브 | √ |
